Cableado estructurado · cable sólido en caja

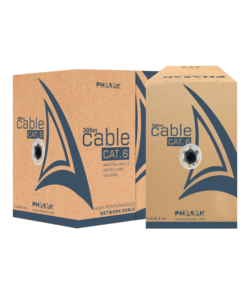

Bobinas de cable de red Cat.6 y Cat.6A
Trece cajas dispensadoras de 100 y 305 metros para tirar la instalación completa: cobre 100 % o CCA, sin pantalla, FTP o S/FTP, para interior con cubierta LSZH o para exterior. Conductor sólido de 23 AWG, certificado por lote.
Dónde se instalan
Tres tiradas, tres cables
El sitio por el que pasa el cable decide la cubierta, el apantallado y el conductor. Elige por la tirada, no por la referencia.
Encuentra tu bobina
Conductor, instalación, cable y metros. La referencia sale sola.
Cargando el buscador…
La gama
Cuatro familias, dos preguntas
¿Cobre o CCA? ¿Interior o exterior? Con eso quedan dos o tres referencias; el cable y los metros hacen el resto.
Cobre 100 % · Interior
Cobre puro y cubierta LSZH en las cuatro. UTP Cat.6 o S/FTP Cat.6A, con clase CPR Eca o Cca según exija el proyecto.
Para: Tiradas largas, PoE y proyectos con requisitos de reacción al fuego.
- Cajas
- 305 m
- Referencias
- PHR 652, PHR 6201, PHR 660, PHR 6202
Cobre 100 % · Exterior
Conductor de cobre para que la distancia no penalice fuera del edificio. UTP con LSZH o FTP apantallado.

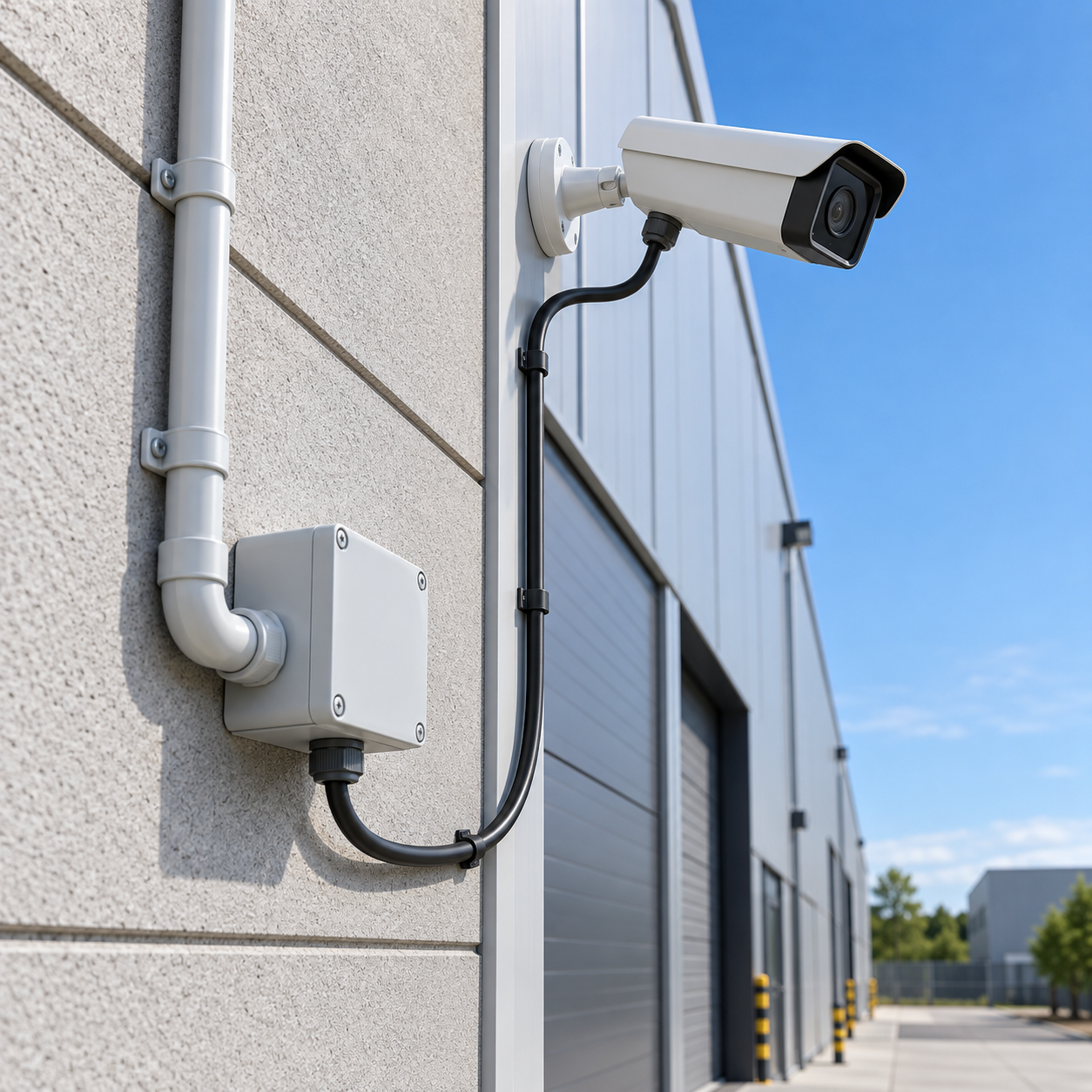

Para: Cámaras y puntos de acceso alejados del rack.
- Cajas
- 305 m
- Referencias
- PHR 669, PHR 672
CCA · Interior
La opción eficiente: UTP en 100 y 305 m, y versiones LSZH en UTP y FTP.
Para: Puntos de red cercanos al rack y ampliaciones.
- Cajas
- 100 m · 305 m
- Referencias
- PHR 6100, PHR 6301, PHR 6302, PHR 6312
CCA · Exterior
FTP apantallado para intemperie en Cat.6 y Cat.6A, en cajas de 100 y 305 m.
Para: Recorridos exteriores cortos y medios.
- Cajas
- 100 m · 305 m
- Referencias
- PHR 670, PHR 671, PHR 681
Lo que no se ve en la referencia
Cuatro detalles que marcan la diferencia
Conductor sólido de 23 AWG
El cable de bobina es de hilo sólido, pensado para el tendido fijo: mejor rendimiento eléctrico que el trenzado y el calibre que piden los conectores y paneles de 19″.
- 4 pares · 8 conductores sólidos
- Cobre 100 % o CCA según familia
LSZH y clase CPR

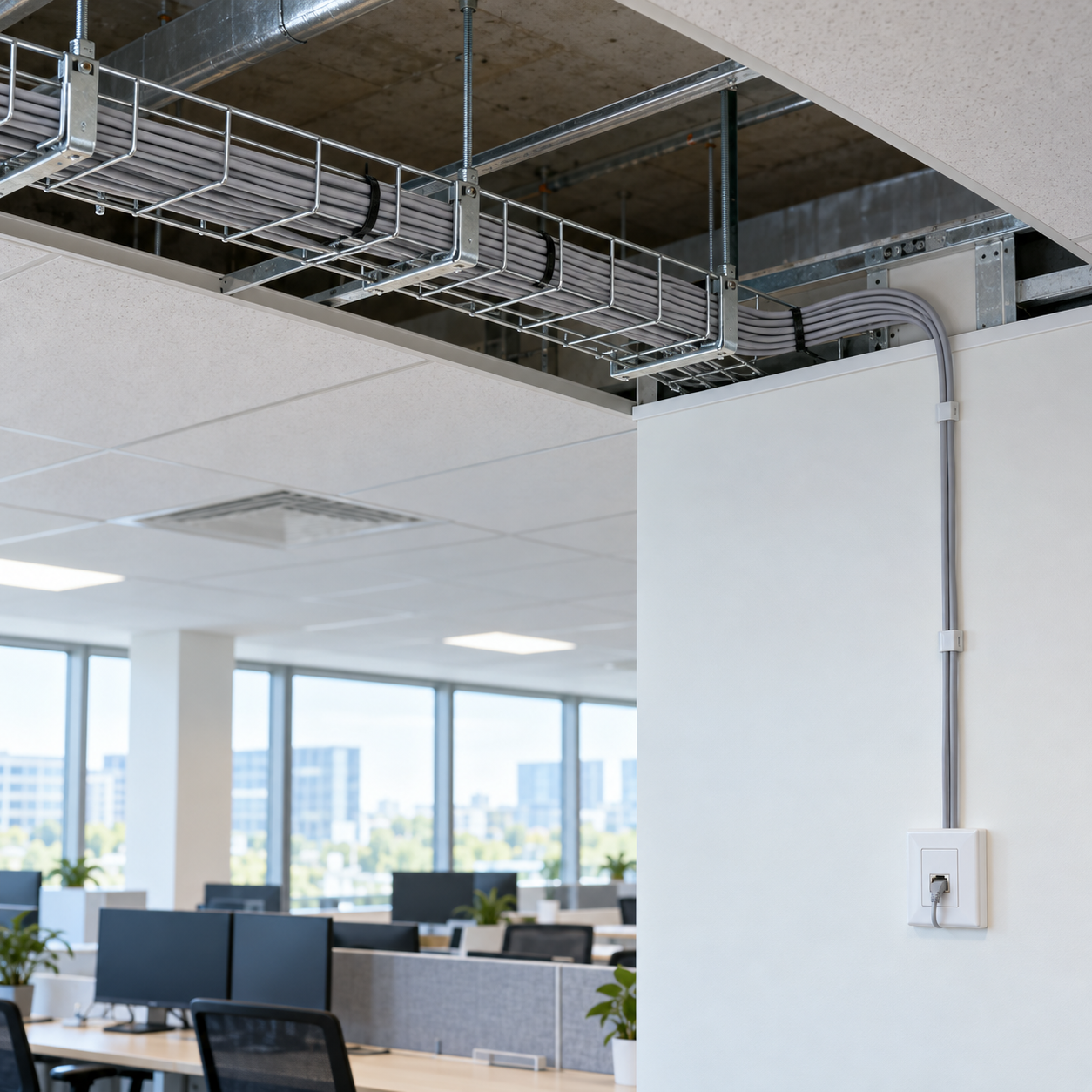

La cubierta LSZH emite poco humo y sin halógenos si hay fuego: es la que corresponde en oficinas, colegios y edificios públicos. Las referencias con clase CPR declarada cubren los pliegos que la exigen.
- Clase Cca: PHR 6201 y PHR 6202
- Clase Eca: PHR 652 y PHR 660

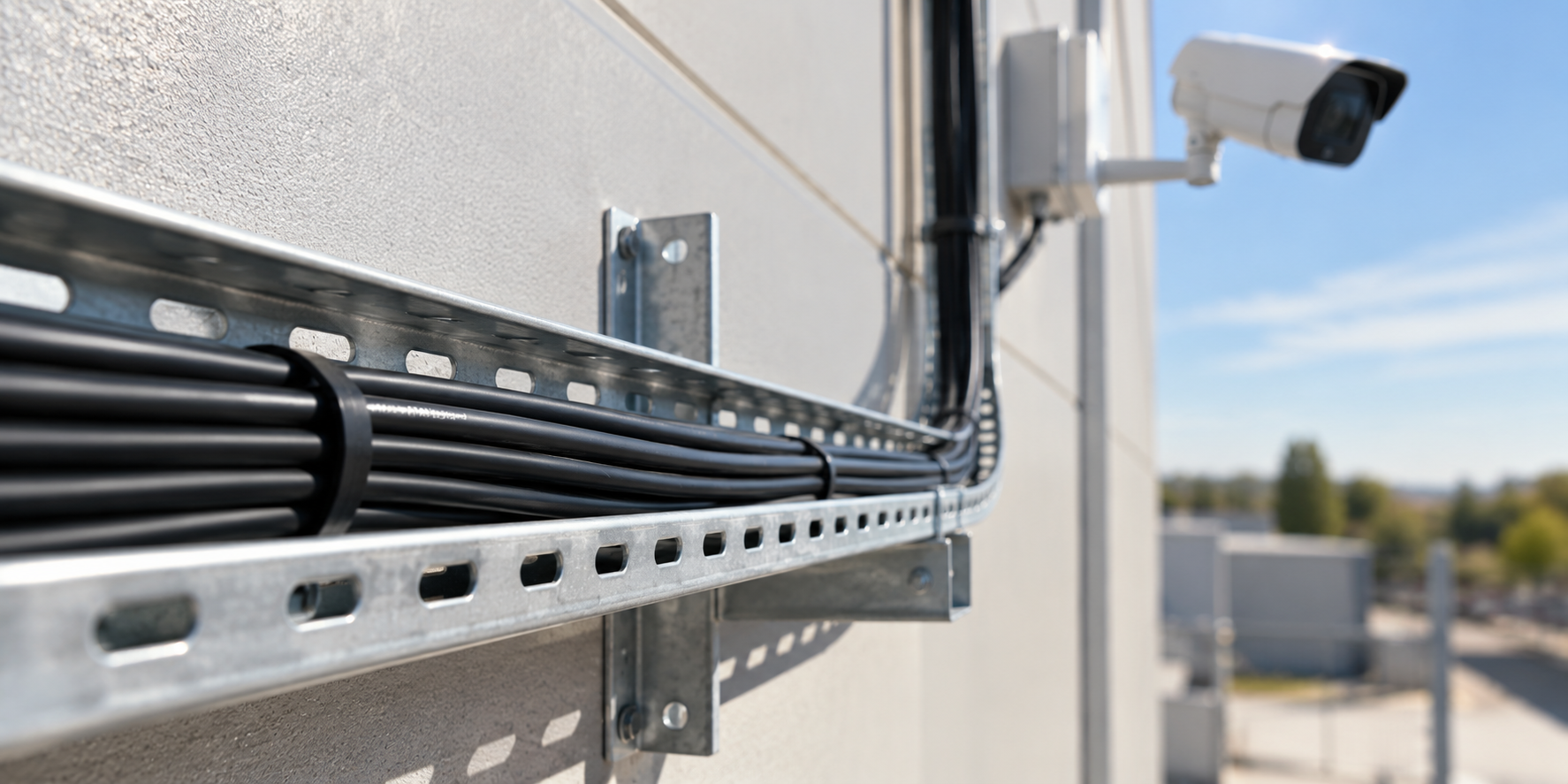

Exterior sin sorpresas
Cinco bobinas con cubierta preparada para intemperie, en cobre o CCA y con o sin pantalla, para llegar a cámaras, puntos de acceso y naves sin empalmar con cable de interior.
- UTP y FTP Cat.6 · FTP Cat.6A
- Cajas de 100 y 305 m

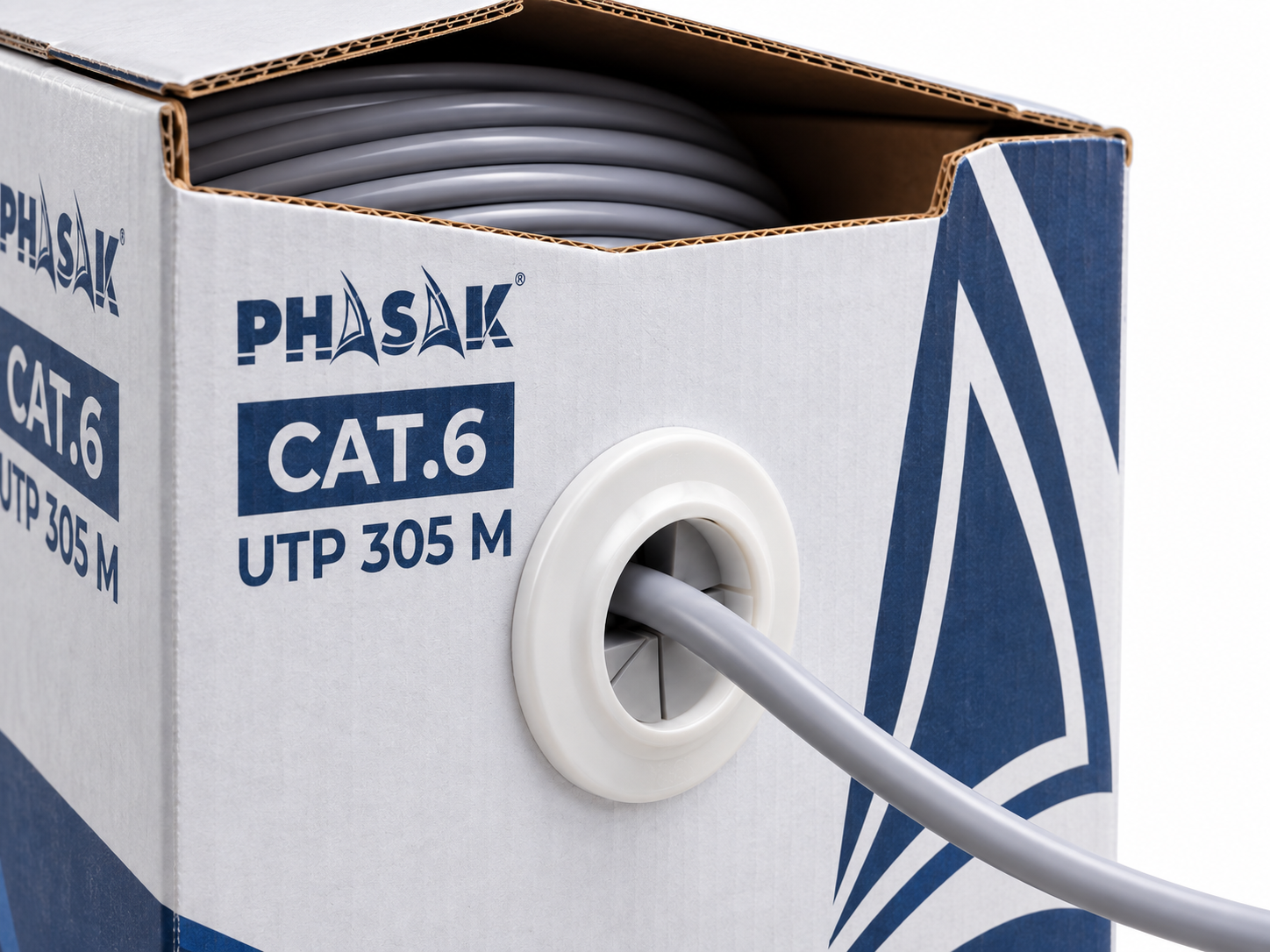

Caja dispensadora

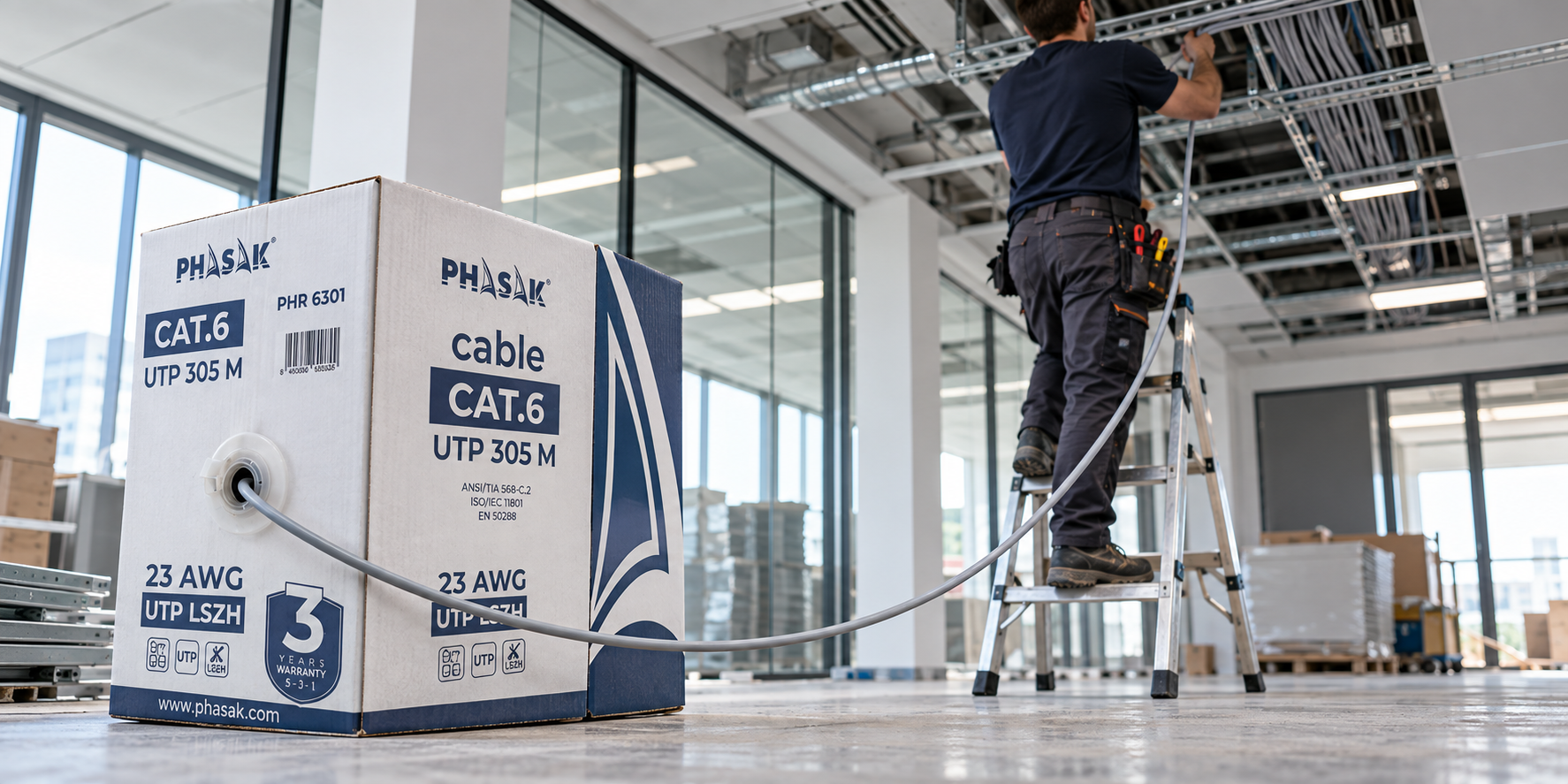

El cable sale por la ventana de la caja sin torsión ni nudos, se corta a medida y la caja se cierra hasta la siguiente tirada. Menos metros perdidos y menos tiempo en obra.
- 100 o 305 m por caja
- Garantía de 3 años
Catálogo completo
Las 13 referencias
Pulsa la referencia para ir a su ficha. Los datos entre corchetes están pendientes de confirmar.
| Ref. | Cable | Conductor | Sección | Cubierta | CPR | Instalación | Caja | Velocidad | Certificada |
|---|---|---|---|---|---|---|---|---|---|
| PHR 652 | UTP Cat.6 | Cobre 100% | [23 AWG] | LSZH | Eca | Interior | 305 m | 1 Gbps | Sí |
| PHR 6201 | UTP Cat.6 | Cobre 100% | [23 AWG] | LSZH | Cca | Interior | 305 m | 1 Gbps | Sí |
| PHR 660 | S/FTP Cat.6A | Cobre 100% | 23 AWG | LSZH | Eca | Interior | 305 m | 10 Gbps | Sí |
| PHR 6202 | S/FTP Cat.6A | Cobre 100% | 23 AWG | LSZH | Cca | Interior | 305 m | 10 Gbps | Sí |
| PHR 669 | UTP Cat.6 | Cobre 100% | 23 AWG | LSZH | — | Exterior | 305 m | 1 Gbps | Sí |
| PHR 672 | FTP Cat.6 | Cobre 100% | 23 AWG | [PE] | — | Exterior | 305 m | 1 Gbps | Sí |
| PHR 6100 | UTP Cat.6 | CCA | 23 AWG | [PVC] | — | Interior | 100 m | 1 Gbps | — |
| PHR 6301 | UTP Cat.6 | CCA | 23 AWG | LSZH | — | Interior | 305 m | 1 Gbps | — |
| PHR 6302 | UTP Cat.6 | CCA | 23 AWG | [PVC] | — | Interior | 305 m | 1 Gbps | — |
| PHR 6312 | FTP Cat.6 | CCA | 23 AWG | LSZH | — | Interior | 305 m | 1 Gbps | — |
| PHR 670 | FTP Cat.6 | CCA | 23 AWG | [PE] | — | Exterior | 305 m | 1 Gbps | Sí |
| PHR 671 | FTP Cat.6 | CCA | 23 AWG | [PE] | — | Exterior | 100 m | 1 Gbps | Sí |
| PHR 681 | FTP Cat.6A | CCA | 23 AWG | [PE] | — | Exterior | 100 m | 10 Gbps | Sí |
Ficha técnica
Comunes a toda la gama
| Conductor | Sólido, 4 pares (8 conductores), 23 AWG |
|---|---|
| Categorías | Cat.6 (1 Gbps, hasta 250 MHz) y Cat.6A (10 Gbps, hasta 500 MHz) |
| Apantallado | UTP · FTP · S/FTP según referencia |
| Cubierta | LSZH en interior (salvo PHR 6100 y PHR 6302) · preparada para intemperie en exterior |
| Presentación | Caja dispensadora de 100 o 305 m |
| Certificación | Cobre 100 %%: certificadas por lote · Clase CPR en PHR 652, 660 (Eca), 6201 y 6202 (Cca) |
| Garantía | 3 años |
Completa la instalación
De la bobina al puesto
Latiguillos
149 referencias en Cat.6 y Cat.6A, nueve colores, 0,15 a 30 m.
Ver →
Keystone y conectores
RJ45 Cat.6 y Cat.6A, UTP y FTP, con y sin herramienta.
Ver →
Paneles de parcheo
Paneles 19" Cat.6 y Cat.6A, dual y formato Slim 0,5U.
Ver →
Configurador de racks
Monta el armario 19" con sus guías y accesorios.
Ver →Preguntas frecuentes
Dudas habituales de instalación
¿Cobre 100 % o CCA?
El cobre puro mantiene baja la resistencia en toda la tirada: es la elección para recorridos largos, alimentación PoE y proyectos certificados. El CCA (aluminio recubierto de cobre) rinde bien en tiradas cortas y ajusta el coste de la instalación.
¿Qué significa LSZH y cuándo lo necesito?
Low Smoke Zero Halogen: la cubierta emite poco humo y sin gases halógenos en caso de incendio. Es la adecuada en cualquier espacio ocupado por personas —oficinas, comercios, colegios, hospitales— y la que suelen exigir los pliegos.
¿Qué es la clase CPR Eca o Cca?
Es la clasificación europea de reacción al fuego de los cables instalados en edificios. Cca es más exigente que Eca. Cuando el proyecto pide una clase concreta, la referencia debe declararla: PHR 6201 y 6202 son Cca; PHR 652 y 660 son Eca.
¿Puedo usar cable de interior en el exterior?
No es recomendable: la cubierta de interior no está preparada para radiación solar ni humedad continuada. Para intemperie están las cinco bobinas de exterior, en UTP y FTP, cobre o CCA.
¿UTP, FTP o S/FTP?
UTP basta en oficina. FTP añade una pantalla global y S/FTP, pantalla por par y global: son los que van cerca de cuadros eléctricos, motores o canaletas compartidas con fuerza. El apantallado solo funciona si conectores y paneles también lo son.
¿Qué garantía tienen?
Todas las bobinas PHASAK tienen 3 años de garantía.
