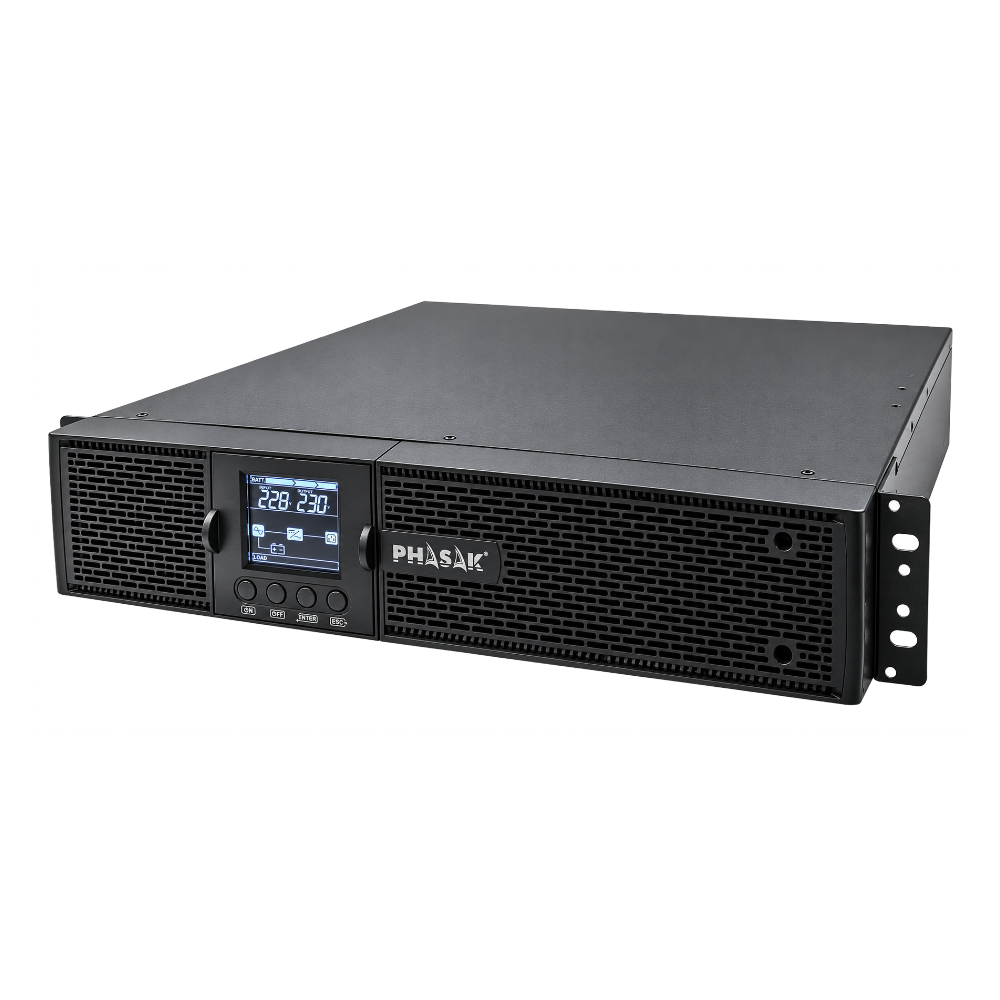

Serie Smart 19"
Doble conversión en dos unidades de rack, con salida no crítica programable
La Serie Smart 19" lleva la tecnología online de doble conversión al formato rack de 19" en solo 2U (88 mm). Tres potencias —1000, 2000 y 3000 VA— con factor de potencia de salida 1: la potencia nominal en VA es la disponible en vatios. Los modelos de 1000 y 2000 VA comparten chasis de 430 mm de fondo; el de 3000 VA mide 610 mm.
El SAI rectifica la entrada y regenera la salida con su inversor de forma permanente: los equipos reciben siempre una onda senoidal pura a la tensión configurada (208, 220, 230 o 240 Vac ±1 %) y el paso a batería se hace con tiempo de transferencia nulo. La entrada admite de 80 a 300 Vac con carga parcial y de 40 a 70 Hz, lo que evita consumir batería en redes inestables o alimentadas por grupo electrógeno.
Las ocho tomas IEC van en dos filas. La superior es la salida no crítica (NCL): con el umbral de batería y el retardo fijados en PowerMaster, se desconecta en modo batería y reserva la autonomía restante a la fila crítica. Incorpora además modo ECO, modo convertidor de frecuencia, bypass (también forzable desde el panel), arranque en frío y conector EPO / ROO para parada de emergencia o encendido y apagado remoto.
La gestión se hace por USB o RS232 con el software PowerMaster, que supervisa entrada, salida, batería y eventos y ejecuta el apagado ordenado de los servidores; la ranura SNMP/HTTP admite la tarjeta opcional de gestión por red. Las baterías internas son VRLA de 12 V y 9 Ah; los modelos de 2000 y 3000 VA admiten los módulos de batería externos PH 8321 y PH 8331 para ampliar la autonomía.
Puntos destacados
Doble conversión · 0 ms
Salida regenerada de forma permanente; la batería entra sin conmutación.
Factor de potencia de salida 1
1000, 2000 y 3000 VA son 1000, 2000 y 3000 W.
Salida no crítica (NCL)
Una fila de tomas que el SAI apaga antes que las críticas para alargar la autonomía de los equipos prioritarios.
Salida configurable
208, 220, 230 o 240 Vac con regulación de ±1 %, y 50 o 60 Hz, desde el panel LCD.
Modos ECO, convertidor y bypass
ECO al 10 o 15 % de regulación, convertidor de frecuencia 50/60 Hz y bypass forzable desde el panel.
Gestión PowerMaster y SNMP
USB y RS232 con PowerMaster; ranura para tarjeta SNMP/HTTP y conector EPO / ROO.
Aplicaciones recomendadas
Servidores y NAS en rack
Virtualización, almacenamiento y copias de seguridad en armarios de 19".
Electrónica de red
Switches, routers y firewalls que no admiten microcortes.
Telecomunicaciones y VoIP
Centralitas, pasarelas y telefonía IP.
Videovigilancia y accesos
Grabadores, control de accesos y alarmas en el mismo rack.
Armarios de comunicaciones de planta
Cuartos técnicos de oficinas, naves y edificios.
Comercio con servidor local
TPV, servidor de tienda y conectividad en un solo armario.
Y muchas más: la Serie Smart 19" protege cualquier instalación en rack de 19" que no admita interrupciones ni variaciones de tensión.
Tomas y conexiones
8 tomas IEC en dos filas
Fila superior no crítica (NCL), desconectable; fila inferior crítica.
USB y serie RS232
Comunicación con el servidor y software PowerMaster.
Ranura SNMP/HTTP
Para la tarjeta opcional de gestión remota en red.
EPO / ROO
Parada de emergencia o encendido y apagado remoto, configurable.
Autonomía
Como referencia general —válida para cualquier SAI del mercado, sea de la marca que sea— con las baterías en buen estado y una carga de alrededor del 60 % de la capacidad del equipo, la autonomía habitual se sitúa entre 8 y 12 minutos. Los tres modelos llevan baterías internas de 12 V y 9 Ah (24, 48 y 72 V) con una recarga típica de 4 horas. En el PH 8320 y el PH 8330 la autonomía es ampliable con los módulos de batería externos PH 8321 y PH 8331, que se suministran sin baterías; el PH 8310 no admite módulo externo.
¿De qué depende la autonomía de un SAI? → Baterías 12V PHASAK →
